Deskripsi Produk

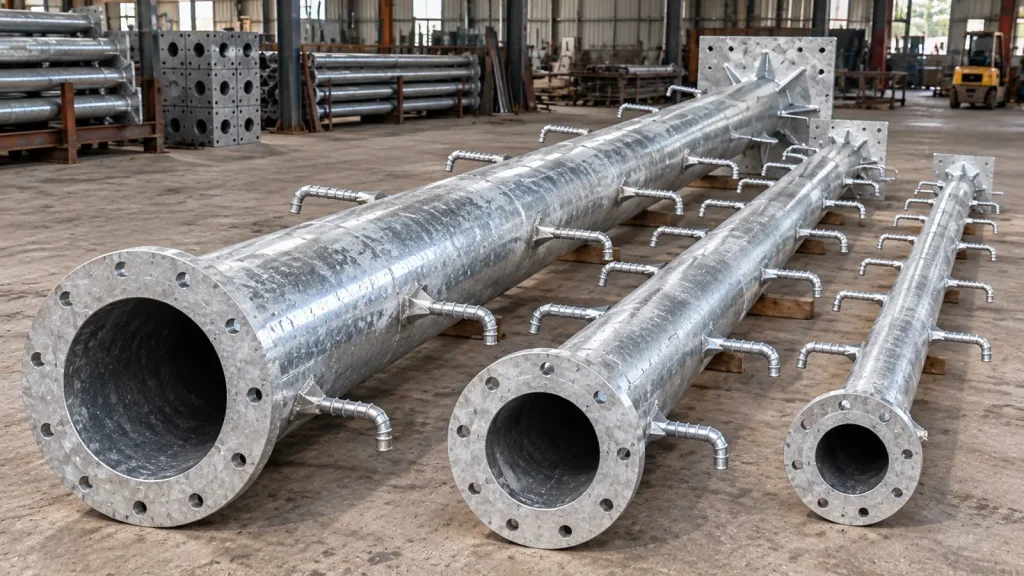

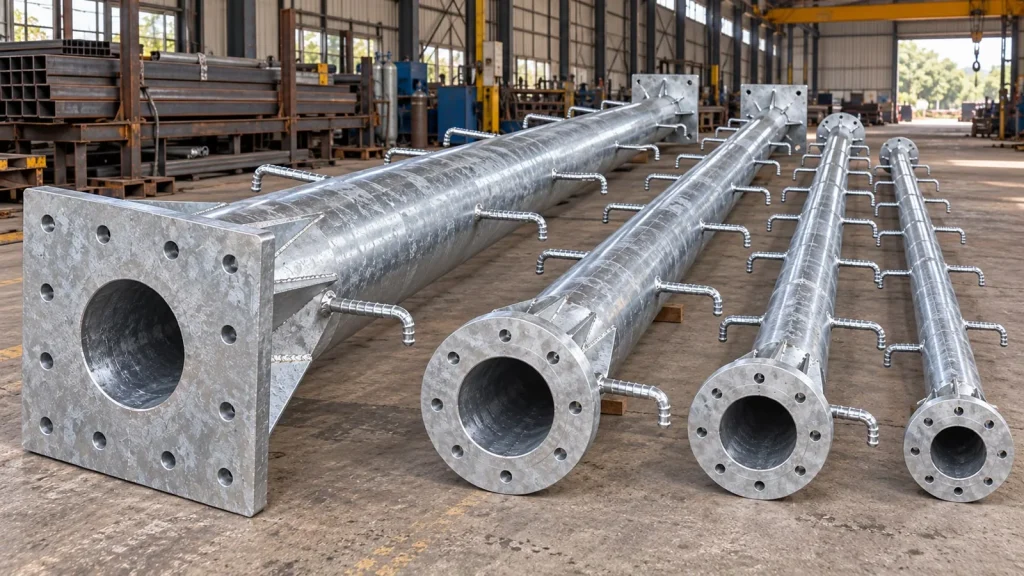

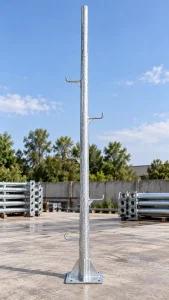

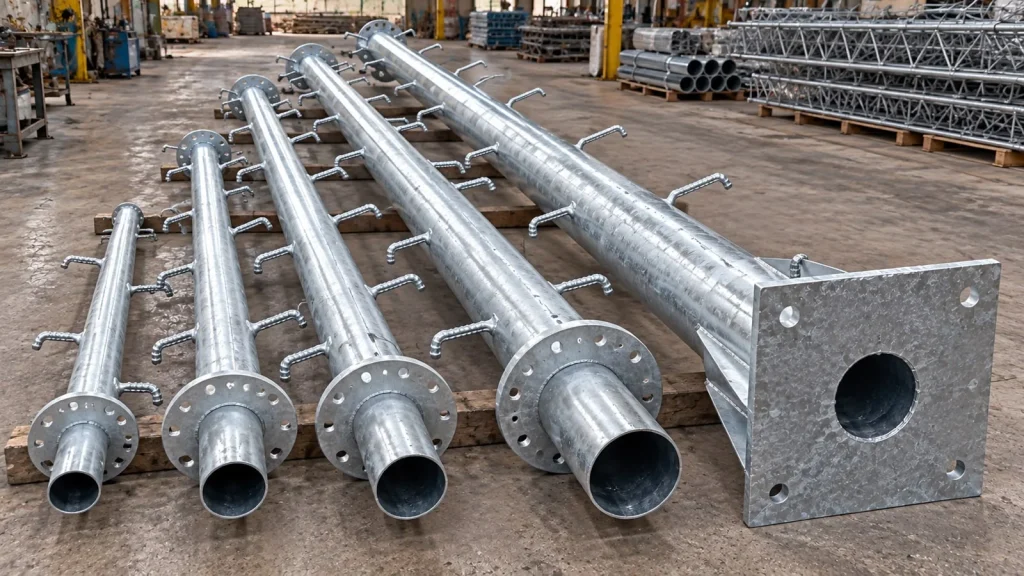

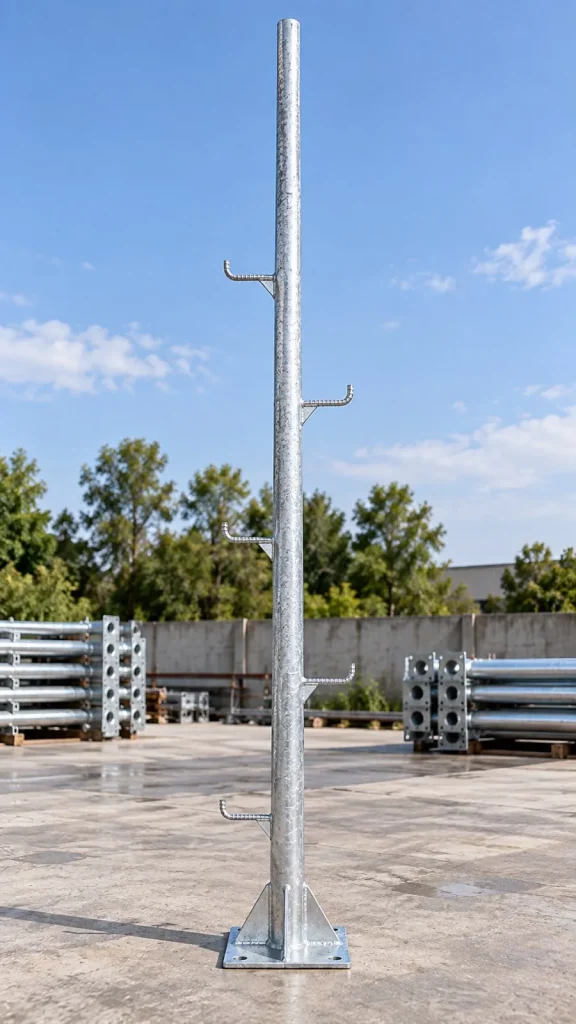

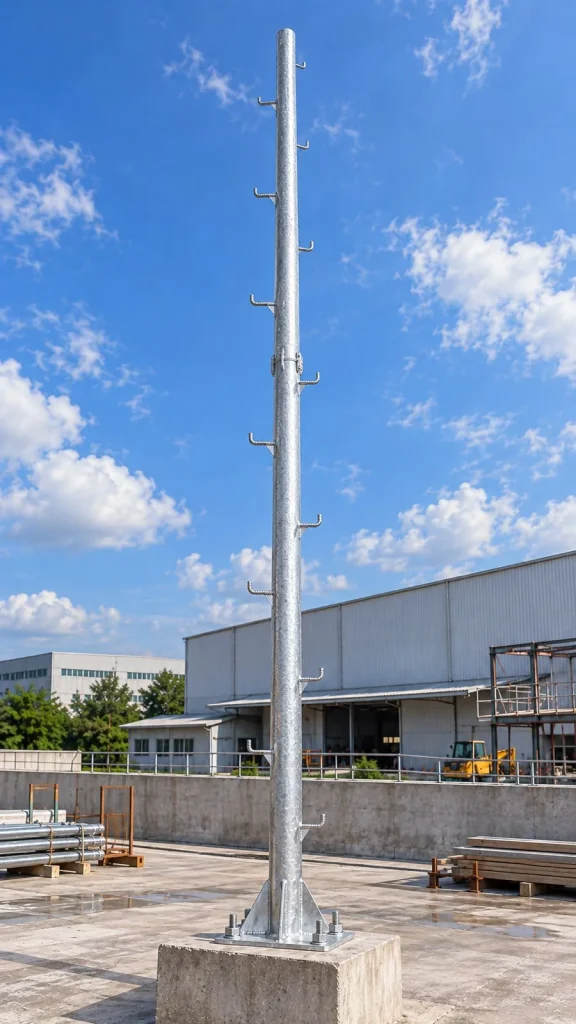

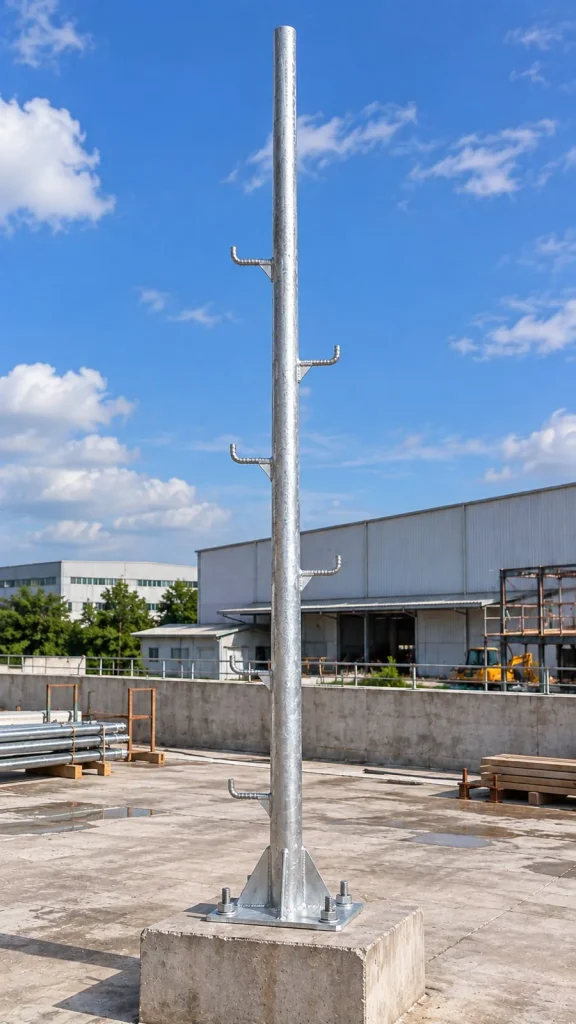

KURN Monopole Tower adalah tiang pipa baja galvanis untuk kebutuhan pemasangan penangkal petir, lampu area, CCTV, perangkat telekomunikasi ringan, dan sistem grounding. Produk dirancang modular per segmen pipa, menggunakan base plate dan anchor bolt, serta dilengkapi pijakan/step ladder melengkung untuk inspeksi dan instalasi.
Keunggulan Produk
Konstruksi pipa baja bertingkat, finishing galvanis tahan cuaca, tersedia pilihan tinggi 6 sampai 30 meter, dilengkapi step ladder M16, base plate dan pondasi sesuai kebutuhan proyek, serta dapat dikombinasikan dengan sistem grounding dan proteksi petir KURN.
Spesifikasi Umum
| Kategori | Data Teknis |
|---|---|
| Nama produk | KURN Monopole Tower |
| Fungsi utama | Tiang monopole untuk penangkal petir, lampu area, CCTV, perangkat outdoor, dan grounding. |
| Material utama | Pipa baja medium SNI, konfigurasi diameter mengikuti tinggi tower. |
| Finishing | Hot dip galvanize / galvanis untuk perlindungan korosi outdoor. |
| Pijakan | Step ladder diameter 16 mm / M16, model melengkung, jarak antar pijakan sekitar 400 mm. |
| Sambungan | Flange plate, baut pengikat, base plate, stiffener, dan anchor bolt sesuai drawing. |
| Instalasi | Pondasi beton dengan angkur, cakar ayam, dan grounding sesuai hasil survey. |
Tabel Varian Produk
| Varian | Total Tinggi | Base Plate / Stiffener | Anchor | Pondasi |
|---|---|---|---|---|
| 6 m | 6.000 mm | Stiffener 8 mm | M16 / mengikuti detail proyek | Dak beton atau cakar ayam |
| 10 m | 10.000 mm | Base plate 12 mm ukuran 400 x 400 mm; stiffener 10 mm | M22 | 800 x 800 mm |
| 15 m | 15.000 mm | Base plate 12 mm ukuran 400 x 400 mm; stiffener 10 mm | M22 | 800 x 800 mm |
| 20 m | 20.000 mm | Base plate 500 x 500 x 18 mm; stiffener 10-12 mm | M22 | 1.000 x 1.000 mm |
| 25 m | 25.000 mm | Base plate 600 x 600 x 18 mm; stiffener 10-12 mm | M22 | 1.000 x 1.000 mm |
| 30 m | 30.000 mm | Base plate 950 x 950 x 18 mm; stiffener 15 mm | M25, 8 pcs | Pondasi tower dan grounding 1.200 x 1.200 mm |
Susunan Segmen Pipa
| Tinggi | Segmen Pipa dari Atas ke Bawah |
|---|---|
| 6 m | Pipa 2″ medium 3.000 mm + pipa 3″ medium 3.000 mm |
| 10 m | Pipa 2″ medium 1.000 mm + pipa 3″ medium 3.000 mm + pipa 4″ medium 6.000 mm |
| 15 m | Pipa 2″ medium 2.000 mm + pipa 3″ medium 3.000 mm + pipa 4″ medium 4.000 mm + pipa 5″ medium 6.000 mm |
| 20 m | Pipa 2″ medium 1.500 mm + pipa 3″ 2.500 mm + pipa 4″ 4.500 mm + pipa 5″ 5.500 mm + pipa 6″ 6.000 mm |
| 25 m | Pipa 2″ medium 1.000 mm + pipa 3″ 3.000 mm + pipa 4″ 4.500 mm + pipa 5″ 5.000 mm + pipa 6″ 5.500 mm + pipa 8″ 6.000 mm |
| 30 m | Pipa 2″ medium 2.000 mm + pipa 4″ 3.000 mm + pipa 5″ 4.000 mm + pipa 6″ 4.500 mm + pipa 8″ 5.000 mm + pipa 10″ 5.500 mm + pipa 12″ 6.000 mm |
Komponen Konstruksi
| Komponen | Keterangan Teknis |
|---|---|
| Pipa utama | Pipa medium bertingkat dari diameter kecil di bagian atas ke diameter besar di bagian bawah. |
| Base plate | Plat dasar tebal 12-18 mm, ukuran mengikuti tinggi monopole. |
| Stiffener | Penguat base plate tebal 8-15 mm sesuai tinggi tower. |
| Anchor bolt | M16 untuk varian kecil, M22 untuk 10-25 m, M25 untuk 30 m. |
| Step ladder | Pijakan besi diameter 16 mm / M16, model melengkung, dipasang berkala pada badan monopole. |
| Pondasi | Beton bertulang dengan behel, cakar ayam, dan dimensi mengikuti drawing atau hasil perhitungan lapangan. |
| Grounding | Dapat dikombinasikan dengan grounding rod, earth pit, copper conductor, test joint, dan lightning counter. |
Catatan Engineering
Perlu diketahui
Data teknis disusun berdasarkan drawing acuan. Final ukuran pondasi, anchor bolt, dan ketebalan komponen dapat disesuaikan dengan hasil survey, kondisi tanah, beban perangkat, lokasi pemasangan, dan rekomendasi engineering proyek.
