Deskripsi Produk

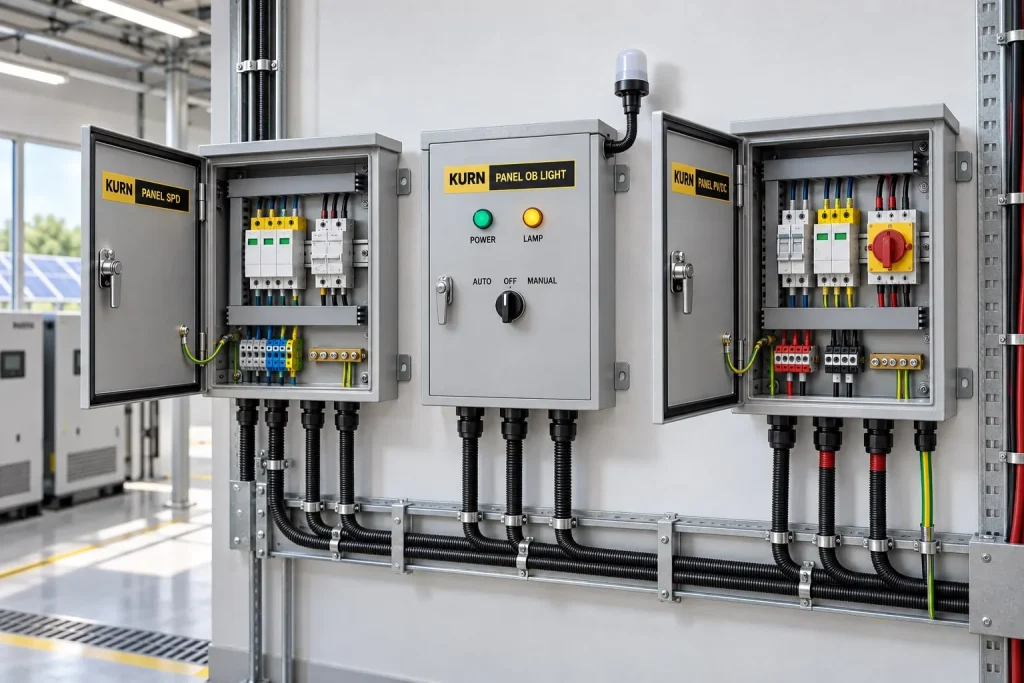

Panel Produk KURN adalah rangkaian panel proteksi dan kontrol untuk mendukung sistem penangkal petir, lampu halangan penerbangan, serta sistem surya PV/DC. Panel dirancang rapi, mudah dipasang, dan dapat disesuaikan dengan kebutuhan proyek untuk aplikasi indoor maupun outdoor.
Varian Produk
| Varian | Fungsi Utama | Komponen Utama |
|---|---|---|
| Panel SPD | Proteksi lonjakan tegangan AC | SPD AC, proteksi cadangan, terminal PE |
| Panel OB Light | Kontrol lampu halangan otomatis | MCB, relay/kontaktor, photocell, selector switch |
| Panel PV/DC | Proteksi dan isolasi sisi DC surya | Fuse gPV, SPD PV DC, DC isolator, terminal DC |
Spesifikasi Umum Panel
| Parameter | Data Teknis |
|---|---|
| Jenis panel | Panel proteksi, kontrol, dan distribusi |
| Material box | Metal enclosure / powder coating / outdoor panel |
| Warna panel | Abu-abu industrial |
| Sistem pemasangan | Wall mounting |
| Proteksi panel | Indoor / outdoor, menyesuaikan spesifikasi proyek |
| Rail komponen | DIN rail |
| Kabel masuk/keluar | Cable gland bawah panel |
| Grounding | Terminal PE / earth bar |
| Label | Label KURN sesuai tipe panel |
| Konfigurasi | Custom mengikuti kebutuhan proyek |
| Aplikasi | Penangkal petir, OB Light, panel listrik, solar PV/DC |

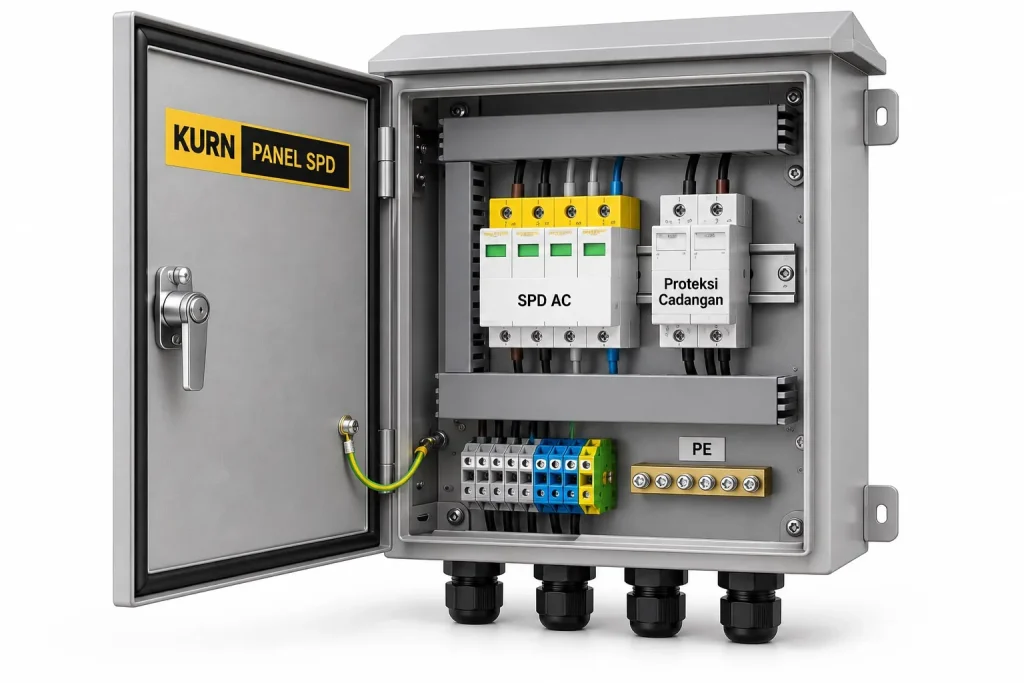

Panel SPD
KURN Panel SPD digunakan untuk melindungi sistem kelistrikan dari lonjakan tegangan akibat induksi petir dan gangguan surja. Panel ini dilengkapi SPD AC, proteksi cadangan, terminal PE, dan jalur koneksi yang rapi.
| Parameter | Data Teknis |
|---|---|
| Fungsi | Proteksi lonjakan tegangan AC akibat induksi petir atau switching |
| Sistem | AC 1 phase / 3 phase, menyesuaikan proyek |
| Komponen utama | SPD AC, MCB/fuse backup protection, terminal PE, terminal input-output |
| Proteksi | Line to PE / phase to PE sesuai konfigurasi |
| Indikator SPD | Status OK/fault pada modul SPD |
| Pemasangan | MDP, SDP, panel distribusi, atau panel proteksi gedung |
| Standar acuan | IEC 61643-11, PUIL/SNI terkait |

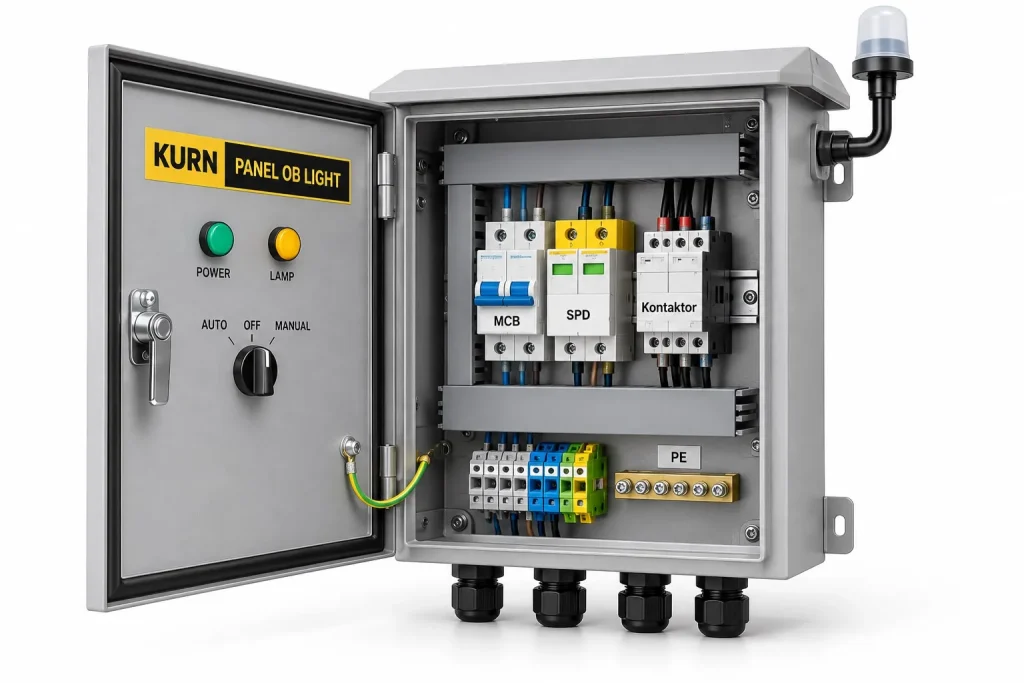

Panel OB Light
KURN Panel OB Light dirancang untuk mengontrol lampu halangan secara otomatis menggunakan photocell. Panel ini mendukung mode Auto, Off, dan Manual, serta dilengkapi MCB, relay/kontaktor, SPD, dan indikator.
| Parameter | Data Teknis |
|---|---|
| Fungsi | Kontrol otomatis lampu halangan penerbangan / obstruction light |
| Tegangan kerja | Umumnya AC 220 V, menyesuaikan spesifikasi lampu |
| Komponen utama | MCB, SPD, relay/kontaktor, photocell, selector switch, indikator power/lamp |
| Mode kontrol | Auto / Off / Manual |
| Sensor | Photocell untuk kontrol nyala otomatis saat gelap |
| Output | Ke lampu OB Light / lampu menara |
| Aplikasi | Rooftop, monopole, tower, gedung tinggi, struktur industri |
| Opsi tambahan | Timer, delay, counter, atau proteksi tambahan sesuai proyek |

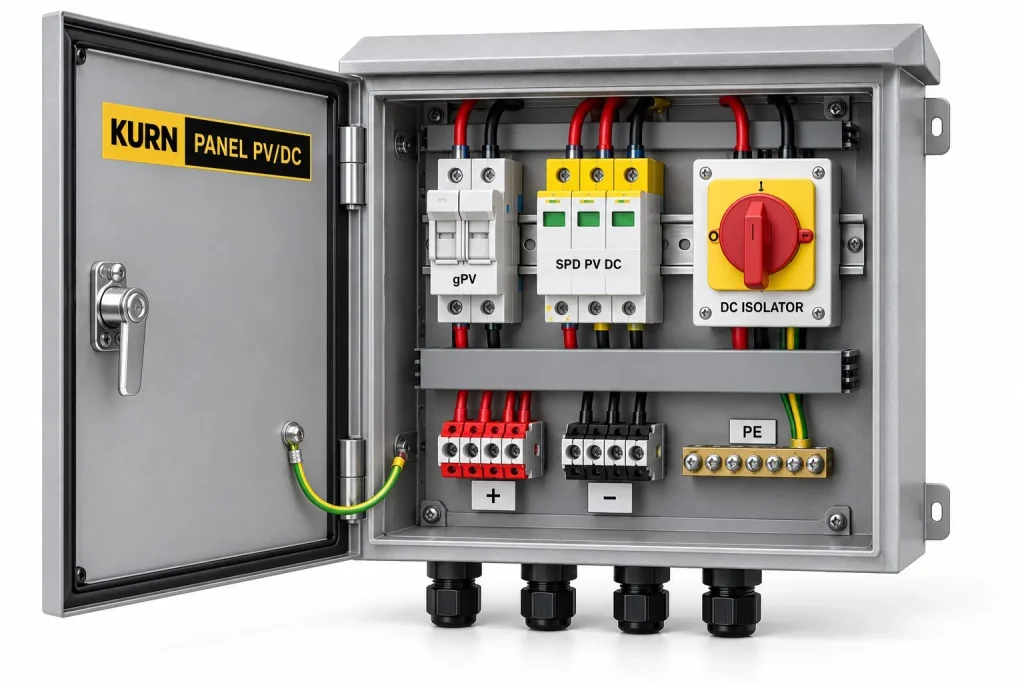

Panel PV/DC
KURN Panel PV/DC digunakan untuk melindungi dan mengisolasi sisi DC pada sistem solar panel. Panel ini dilengkapi fuse gPV, SPD PV DC, DC isolator, terminal DC, dan terminal PE.
| Parameter | Data Teknis |
|---|---|
| Fungsi | Proteksi dan isolasi sisi DC pada sistem solar PV |
| Sistem | DC solar string / PV input |
| Komponen utama | Fuse gPV, SPD PV DC, DC isolator, terminal positif-negatif, terminal PE |
| Tegangan DC | Menyesuaikan sistem, contoh 600 V / 1000 V / 1500 V DC |
| Proteksi | Overvoltage DC, isolasi manual, proteksi string |
| Pemasangan | Antara string PV dan inverter / combiner box |
| Standar acuan | IEC 61643-31 untuk SPD PV dan standar DC isolator terkait |
Catatan Konfigurasi Proyek
Perlu diketahui
Konfigurasi, rating, ukuran panel, tipe SPD, kapasitas MCB, fuse, kontaktor, isolator, terminal, dan cable gland mengikuti hasil survey serta spesifikasi proyek. Gambar produk bersifat ilustrasi konsep dan dapat disesuaikan dengan kebutuhan instalasi KURN.
