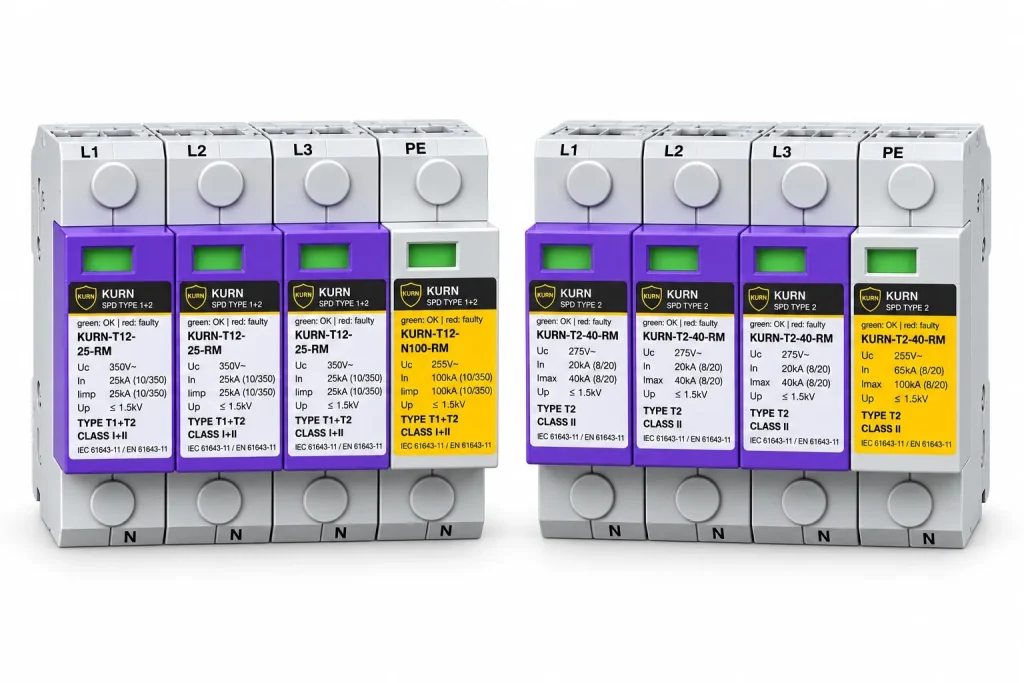

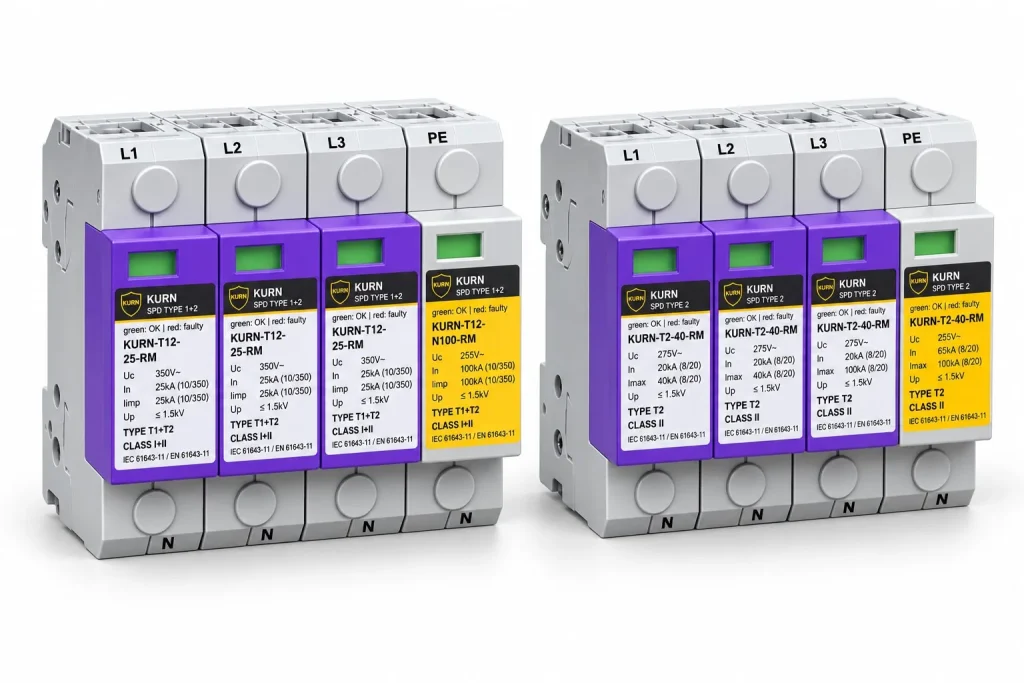

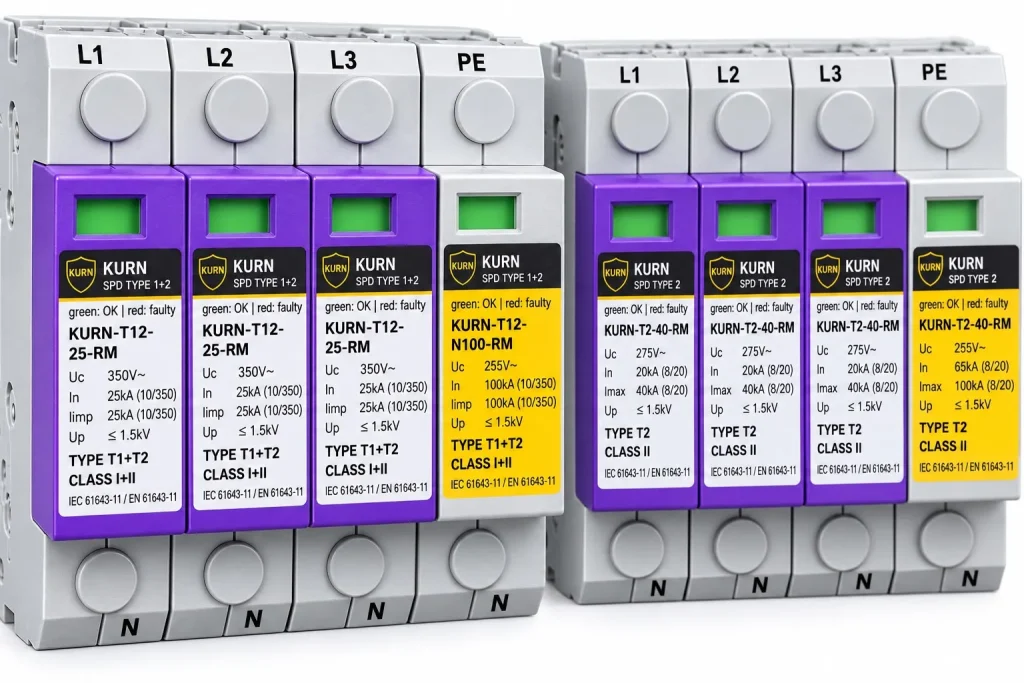

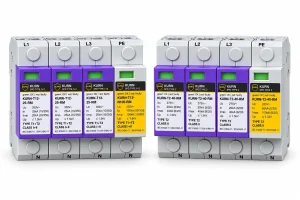

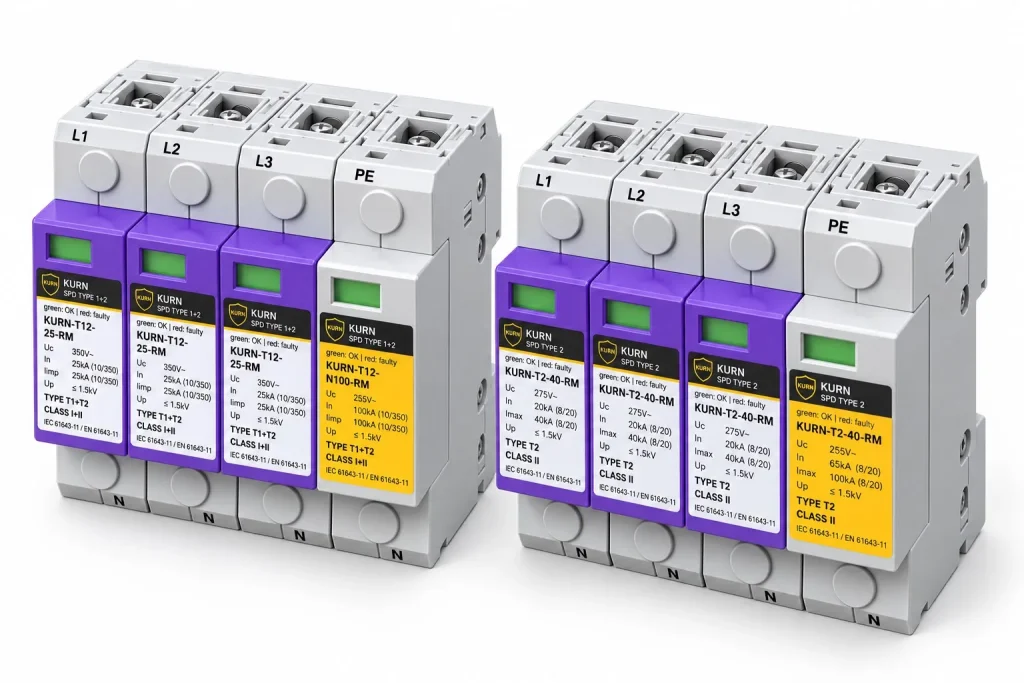

Deskripsi Produk
KURN Surge Protective Device (SPD) adalah perangkat proteksi lonjakan tegangan untuk melindungi instalasi listrik dari efek sambaran petir, induksi elektromagnetik, dan switching surge pada jaringan listrik.
Produk tersedia dalam pilihan SPD Type 1+2 untuk panel utama dan proteksi arus petir besar, serta SPD Type 2 untuk panel distribusi dan proteksi lanjutan pada instalasi listrik bangunan. Setiap modul dilengkapi indikator status visual Green: OK / Red: Faulty sehingga kondisi perangkat mudah dipantau saat inspeksi panel.
Ringkasan Fungsi SPD
SPD Type 1+2 digunakan pada sisi panel utama/incoming panel untuk menahan arus petir besar dan surge energi tinggi. SPD Type 2 digunakan pada panel distribusi atau sub panel untuk proteksi lanjutan dari surge induksi dan switching transient.
Secara umum, SPD Type 1 diuji dengan waveform 10/350 µs atau Iimp, sedangkan SPD Type 2 diuji dengan waveform 8/20 µs atau In/Imax. Parameter penting yang perlu ditampilkan pada website adalah Uc, In, Iimp/Imax, Up, tipe/class, standar acuan, dan indikator status.
Spesifikasi Teknis
KURN SPD Type 1+2
| Parameter | KURN SPD Type 1+2 |
|---|---|
| Nama produk | KURN SPD Type 1+2 |
| Model phase L1/L2/L3 | KURN-T12-25-RM |
| Model PE/N | KURN-T12-N100-RM |
| Tipe proteksi | Type T1+T2 / Class I+II |
| Standar acuan | IEC 61643-11 / EN 61643-11 |
| Konfigurasi | 3 Phase + PE / N |
| Indikator status | Green: OK / Red: Faulty |
| Uc L1/L2/L3 | 350V AC |
| In L1/L2/L3 | 25kA, waveform 10/350 µs |
| Iimp L1/L2/L3 | 25kA, waveform 10/350 µs |
| Uc PE/N | 255V AC |
| In PE/N | 100kA, waveform 10/350 µs |
| Iimp PE/N | 100kA, waveform 10/350 µs |
| Up | ≤ 1.5kV |
| Aplikasi | Main panel, incoming panel, panel utama gedung, sistem dengan risiko sambaran petir tinggi |
KURN SPD Type 2
| Parameter | KURN SPD Type 2 |
|---|---|
| Nama produk | KURN SPD Type 2 |
| Model phase L1/L2/L3 | KURN-T2-40-RM |
| Model PE/N | KURN-T2-40-RM |
| Tipe proteksi | Type T2 / Class II |
| Standar acuan | IEC 61643-11 / EN 61643-11 |
| Konfigurasi | 3 Phase + PE / N |
| Indikator status | Green: OK / Red: Faulty |
| Uc L1/L2/L3 | 275V AC |
| In L1/L2/L3 | 20kA, waveform 8/20 µs |
| Imax L1/L2/L3 | 40kA, waveform 8/20 µs |
| Uc PE/N | 255V AC |
| In PE/N | 65kA, waveform 8/20 µs |
| Imax PE/N | 100kA, waveform 8/20 µs |
| Up | ≤ 1.5kV |
| Aplikasi | Sub panel, distribution panel, panel lantai, panel mesin, panel kantor, panel rumah/gedung |

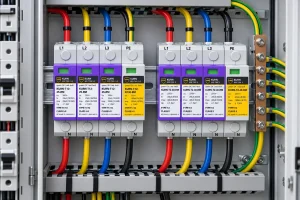

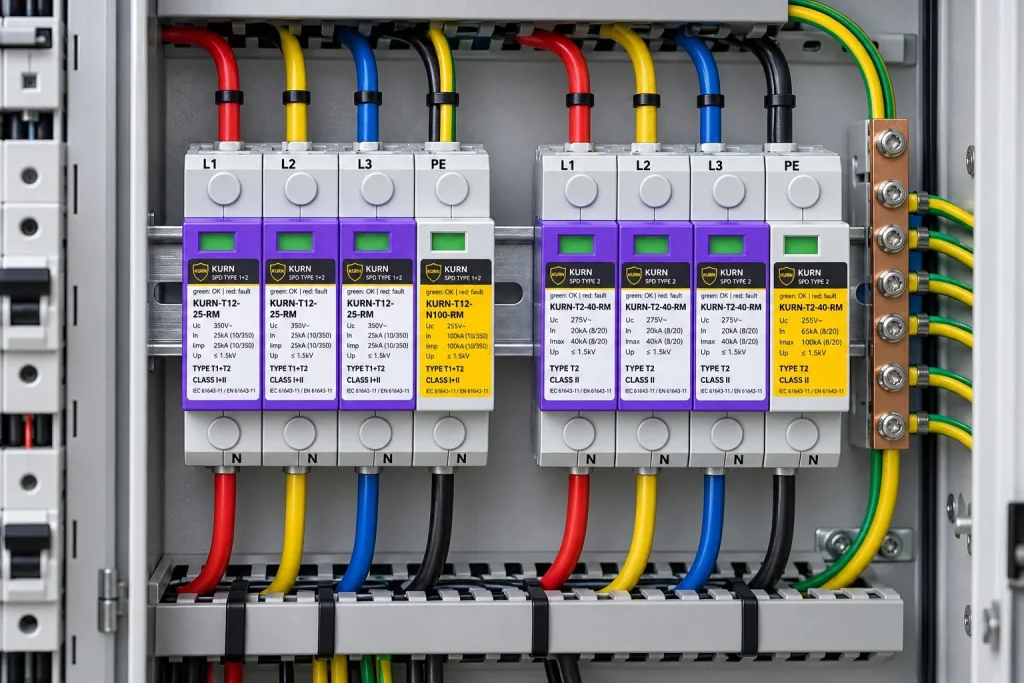

Rekomendasi Penempatan di Sistem KURN
| Posisi | Rekomendasi Produk |
|---|---|
| Panel utama / incoming panel | KURN SPD Type 1+2 / Class I+II |
| Sub panel / distribution panel | KURN SPD Type 2 / Class II |
| Gedung dengan LPS eksternal | Kombinasi Type 1+2 di panel utama dan Type 2 di panel distribusi |
| Panel sensitif / peralatan elektronik | Tambahkan proteksi lanjutan sesuai desain panel dan kebutuhan beban |
